摘要：  稳压电源是雷达各个分系统的重要部分， 它直接决定了雷达是否能正常工作。为了解决雷达稳压电源传统指标测试效率低和准确率不高的问题， 提出了自动测试的系统设计方法， 介绍了稳压电源自动测试系统的组成和功能， 阐述了自动测试系统完成测试的过程和数据处理方法， 并与传统测试方法进行了比较， 展示了自动测试系统的优越性。

关键字：  稳压电源，系统设计，雷达

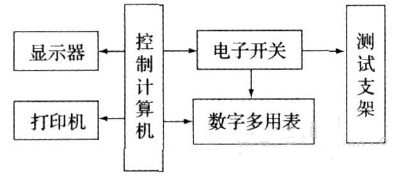

图1  稳压电源自动测试系统硬件组成
控制计算机主要任务是控制电子开关工作， 然后通过数字三用表采集和储存测试数据， 并判断被测稳压电源的工作状态是否正常。
显示器主要任务是方便人机交流， 显示测试数据和判断结果， 并方便测试人员人为控制测试过程开始或中断。
打印机主要任务是打印测试数据和判断结果， 便于存档或测试人员讨论分析。
电子开关控制测试支架上的210 个引脚的中断或连通， 以便于每次只测试一个引脚的输出信号。
数字多用表模块主要任务是采集测试数据。
测试支架的功能是固定待测稳压电源， 保证测试线路的可靠连通。
打印机打印控制显示系统处理后的测试结果。
2. 2   自动测试系统软件组成
该测试系统主要任务是控制测试仪表和电子开关， 完成对待测稳压电源的自动测试， 它的软件设计主要包括3个部分： 控制软件、计算显示软件和监视软件。
其中控制软件的功能是方便用户设置测试稳压电源型号、控制测试过程的开始和中断等， 并控制仪表按要求步骤工作和采集测试数据。
显示判断软件的功能是对采集数据进行计算存档和在界面上显示， 并与预先设置的标准信号进行比较， 判断稳压电源的工作状态， 并推测故障稳压电源可能的故障部位， 以便于测试人员对测试结果进行分析。
监视软件的功能是监视测试系统运行状态， 对测试系统发生的故障进行定位， 在发生故障或测试结束时， 报警提醒测试人员。
3   测试方法概述
3. 1   测试过程
在测试稳压电源时， 先按照图1 连接好待测稳压电源和仪器仪表之间的电缆， 然后开启控制计算机检查设备是否正常， 设置待测稳压电源型号， 完成之后在控制界面启动自动测试。
控制程序控制电子开关接通第一个引脚， 待稳压电源工作稳定后开始测试第一组数据， 控制程序从数字三用表中取走当时的测试数据， 储存并送到显示系统， 并在显示界面显示采集数据结果和判断结果。
在控制显示系统采集完第一个数据测试后， 向电子开关发出改变引脚的命令， 然后电子开关断开上一个引脚，接通下一个引脚， 并开始采集下一组数据。
当新引脚超出预设的引脚范围时， 控制系统发出结束命令， 关闭仪表， 整个稳压电源测试完成。
3. 2   测试数据处理
自动系统采集的数据分为两种， 可以供测试人员选择使用， 一种是未经过处理的原始采集数据； 另一种是经过显示判断软件处理后的最终结果[10] 。当自动测试系统完成对稳压电源的自动测试后， 由于测试数据比较多， 靠人书写比较费时而且容易出差错， 显示判断软件通过显示器提示测试人员是否储存测试数据， 并可以通过打印机接口把数据打印存档。
4   结束语
自动测试系统可以由一个人完成稳压电源的测试， 与传统的测试方法相比， 自动测试系统节省了大量的人力和时间， 提高了测试工作的效率， 减少了测试结果受到人员因素的影响， 并且通过改动控制计算机， 就可以增加对新型号稳压电源的测试， 这对自动测试系统的发展来说， 具有十分重要的意义。
